Jak przymocować podnośniki rusztowania do nóg rusztowania?

Na placach budowy często nie docenia się wrażliwości konstrukcji podstawy rusztowania. Opieranie się wyłącznie na grawitacji w celu utrzymania połączenia między pionowymi nogami a podstawkami jest poważnym błędem. Pasowania grawitacyjne nie wytrzymują sił poprzecznych, unoszenia wiatru ani ciągłych wibracji generowanych przez ciężkie maszyny i ruch materiału. Kiedy siły te działają na niezabezpieczonym podłożu, integralność strukturalna całej tymczasowej konstrukcji jest zagrożona.

Niezabezpieczenie tych połączeń stwarza poważne ryzyko operacyjne i bezpieczeństwa. Niezabezpieczona baza może prowadzić do katastrofalnego, postępującego upadku, narażając pracowników i społeczeństwo na bezpośrednie niebezpieczeństwo. Co więcej, nieprzestrzeganie przepisów skutkuje poważnymi oskarżeniami OSHA, nakazami natychmiastowego wstrzymania prac i opóźnieniami w projekcie spowodowanymi niezaliczonymi inspekcjami bezpieczeństwa. Fundament należy traktować raczej jako wysoce zaawansowany technicznie zespół niż zwykły punkt spoczynku.

W niniejszej instrukcji technicznej opisano konieczność mechanicznego mocowania podnośnika podstawowego do pionowej nogi rusztowania. Omawiamy przejście od podstawowych technik poziomowania do opracowanych, w pełni zgodnych metod stabilizacji podłoża, które zapewniają, że tymczasowe konstrukcje pozostaną sztywne i bezpieczne w wymagających warunkach na budowie.

Kluczowe dania na wynos

• Mocowanie mechaniczne jest obowiązkowe przy podnoszeniu: Pasowania grawitacyjne są nieodpowiednie w środowiskach narażonych na obciążenie wiatrem, dynamiczny ruch lub pracę dźwigu; wymagane jest fizyczne unieruchomienie, aby zapobiec oddzieleniu nogi od podnośnika.

• Wymagania mobilne a stacjonarne: Standardowe podnośniki podstawowe wymagają bezpiecznego przypięcia do nóg, natomiast dynamiczne trzpienie kółek i zespoły kół muszą być mechanicznie zablokowane za pomocą śrub regulacyjnych, aby zapobiec rozłączeniu podczas ruchu.

• Zgodność systemu dyktuje metody: Konkretny mechanizm mocowania zależy w dużym stopniu od zastosowanego systemu modułowego (np. system rusztowania Ringlock w porównaniu z tradycyjnymi rurami i zaciskami lub systemami ramowo-kołkowymi).

• Zgodność z przepisami (OSHA): OSHA wymaga, aby śruby regulacyjne, podnośniki podstawy i kółka były unieruchomione lub w inny sposób zabezpieczone w nogach rusztowania, aby zapewnić odpowiednią ochronę i stabilność.

• Zakotwienie w fundamencie zamyka obwód: Mocowanie podnośnika do nogi jest skuteczne tylko wtedy, gdy płyta podstawy jest jednocześnie przymocowana do stabilnego, solidnego fundamentu (parapety błotne lub beton).

Mechanika bezpiecznego fundamentu rusztowania

Zrozumienie roli podstawy rusztowania

Podstawową funkcją A Podstawa rusztowania ma zapewniać niezależną regulację nóg. Umożliwia to załogom wypoziomowanie konstrukcji na nierównym terenie, jednocześnie skutecznie przenosząc ogromne obciążenia pionowe na fundament. Bez tego elementu wzniesienie pionowej i poziomej konstrukcji na pochyłym terenie byłoby niemożliwe.

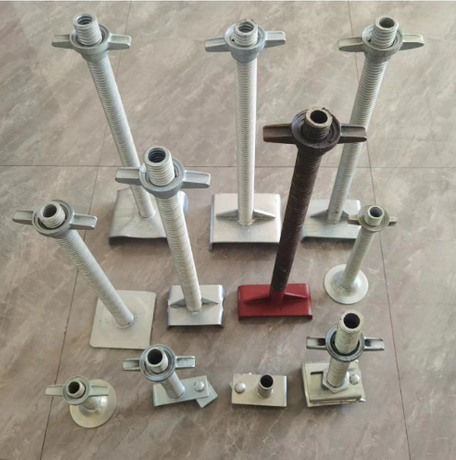

Anatomia mechaniczna tego elementu jest prosta, ale kluczowa. Składa się z gwintowanego trzpienia, wytrzymałej nakrętki regulacyjnej i płaskiej płyty podstawy. Pionowa noga rusztowania opiera się bezpośrednio na nakrętce regulacyjnej. Obracając nakrętkę wzdłuż gwintowanego trzpienia, podnosisz lub opuszczasz nogę, aby uzyskać idealne wyrównanie w poziomie. Aby zapewnić płynną pracę, należy upewnić się, że gwinty pozostają czyste i wolne od odprysków betonu.

Wybierając te komponenty, napotkasz odmiany z pustym rdzeniem i pełnym trzpieniem. Podnośniki z pustym rdzeniem są lżejsze i często mają nawiercone krzyżowo otwory, które ułatwiają wewnętrzne unieruchomienie. Podnośniki z pełnym trzpieniem zapewniają doskonałą wytrzymałość na ścinanie i rozkład obciążenia w ciężkich zastosowaniach przemysłowych, ale wymagają specjalnych metod zewnętrznego unieruchomienia kołnierza, aby prawidłowo zabezpieczyć nogę.

Rozkład obciążenia a zapobieganie podnoszeniu

Zrozumienie różnicy pomiędzy siłami ściskającymi i rozciągającymi jest niezbędne dla bezpiecznego montażu. Siły ściskające naciskają na konstrukcję. Siły te naturalnie osadzają pionową nogę mocno na nakrętce podnośnika. Jeśli konstrukcja kiedykolwiek doświadczyła doskonałego ściskania w dół, wystarczyłaby grawitacja.

Jednakże środowiska budowlane są dynamiczne. Siły rozciągające i unoszące grożą oddzieleniem nogi od podnośnika. Silny wiatr może wywołać efekt żagla na poszyciu rusztowania, ciągnąc konstrukcję do góry. Zaczepy dźwigu lub przesuwający się ładunek materiału mogą również spowodować nagłe podniesienie. Normy inżynieryjne wymagają ciągłej, nieprzerwanej ścieżki obciążenia od szczytu konstrukcji rusztowania aż do podłoża. Mechaniczne unieruchomienie zapewnia, że ​​ścieżka ta pozostanie nienaruszona nawet w przypadku wystąpienia sił wyporowych.

Integracja mobilnych kółek i kółek

Wieże mobilne wymagają innego podejścia do stabilizacji podłoża. Trzpienie na kółkach są przeznaczone do wkładania bezpośrednio do pustych podstawek lub bezpośrednio do pionowych nóg. Ponieważ wieże te są zaprojektowane tak, aby mogły się poruszać, ryzyko oddzielenia się komponentów jest znacznie wyższe.

System mocowania trzpienia jest najważniejszą cechą mobilnej podstawy. Użycie kołków ustalających lub kołnierzy blokujących zapobiega wypadaniu zespołu kół, gdy wieża przejeżdża po przejściach w podłodze, gruzie lub nierównym betonie. Jeśli rzucający wypadnie podczas zmiany położenia, cała wieża może natychmiast się przewrócić. Przed odblokowaniem hamulców kół należy sprawdzić, czy te kołki są załączone.

Kryteria oceny mocowania podnośników rusztowania do nóg

Zgodność z OSHA i standardy regulacyjne

Organy regulacyjne nie pozostawiają miejsca na interpretację dotyczącą połączeń bazowych. Konstrukcje takie jak OSHA 1926.451 wyraźnie wymagają, aby śruby regulacyjne, łodygi i kółka były unieruchomione lub w inny sposób zabezpieczone wewnątrz nóg rusztowania. Zapobiega to przypadkowemu przesunięciu podczas użytkowania.

Podczas inspekcji bezpieczeństwa kompetentne osoby szukają konkretnych kryteriów sukcesu. Sprawdzają, czy każda pojedyncza noga jest mechanicznie przymocowana do elementu bazowego. Brakujące kołki, improwizowane elementy mocujące lub luźne kołnierze blokujące spowodują natychmiastowe niepowodzenie przeglądu. Zgodność oznacza stosowanie metody mocowania zatwierdzonej przez producenta w każdym punkcie połączenia na poziomie podłoża.

1. Sprawdź, czy wszystkie płyty podstawy są przybite lub przykręcone do progów błotnych.

2. Sprawdź, czy nakrętki regulacyjne są całkowicie osadzone na pionowych nóżkach.

3. Upewnij się, że zatwierdzone przez producenta sworznie są zainstalowane w kolumnie i trzpieniu podnośnika.

4. Upewnij się, że hamulce kół samonastawnych działają i działają podczas postoju.

Kompatybilność komponentów i tolerancje

Bezpieczne połączenie w dużej mierze zależy od wąskich tolerancji produkcyjnych. Należy porównać średnicę wewnętrzną nogi rusztowania z zewnętrzną średnicą trzonu podnośnika. Trzon musi wsuwać się w nogę płynnie, ale bez nadmiernych szczelin.

Dopuszczalne tolerancje zapobiegają nadmiernemu luzowi lub przesunięciom bocznym połączenia podstawowego. Jeśli trzpień jest zbyt wąski dla nogi, konstrukcja będzie się chwiać, powodując nadmierne naprężenie ścinające na sworzeń ustalający. Aby zachować wąskie tolerancje, należy zawsze używać komponentów zaprojektowanych do współpracy, najlepiej od tego samego producenta.

Czynniki środowiskowe i specyficzne dla miejsca

Wymagana wytrzymałość połączenia podnośnika z nogą jest w dużym stopniu uzależniona od warunków panujących w miejscu montażu. Strefy o silnym wietrze wymagają solidnych rozwiązań w zakresie unieruchamiania o dużej wytrzymałości na ścinanie, aby przeciwdziałać ciągłemu podnoszeniu. Aktywność sejsmiczna wymaga połączeń, które mogą absorbować wstrząsy boczne bez ścinania.

Ważną rolę odgrywają także obciążenia dynamiczne. Strefy załadunku materiału, aktywne działanie podnośnika pompy i częste przemieszczanie się jednostek mobilnych powodują ciągłe wibracje. Wibracje te mogą z czasem poluzować standardowe pasowania grawitacyjne. Ocena tych czynników środowiskowych gwarantuje wybranie metody przypinania, która wytrzyma określone obciążenia występujące w Twojej witrynie.

Metody krok po kroku zabezpieczania rusztowania

Metoda 1: Unieruchomienie mechaniczne (kołki przełączające, sworznie pigtailowe i śruby)

Najbardziej bezpośrednią metodą jest mechaniczne przypinanie bezpieczne rusztowania . podstawy Proces rozpoczyna się od dopasowania wstępnie wywierconych otworów w pionowej nodze rusztowania do odpowiednich otworów w trzonie podnośnika. Po wyrównaniu element mocujący przechodzi przez oba elementy.

Należy ocenić kompromisy między różnymi typami pinów w zależności od potrzeb projektu. Zawleczki i sworznie pigtailowe zapewniają szybki montaż i umiarkowane bezpieczeństwo, dzięki czemu idealnie nadają się do standardowych prac elewacyjnych. Śruby konstrukcyjne w połączeniu z nakrętkami zabezpieczającymi zapewniają maksymalne bezpieczeństwo i wysoką odporność na ścinanie, chociaż ich montaż wymaga więcej czasu i narzędzi. Śruby są zwykle zarezerwowane dla środowisk przemysłowych ciężkich lub o wysokich wibracjach.

Metoda 2: Zabezpieczanie mobilnych kółek i wsporników kół

Jednostki mobilne wymagają szczególnej uwagi podczas montażu. Rozpocznij od bezpiecznego włożenia trzonka kółka do śruby regulacyjnej lub nogi ramy. Podczas tego procesu należy upewnić się, że hamulec koła jest zablokowany, aby zapobiec stoczeniu się zespołu.

Następnie zatrzaśnij sworzeń ustalający lub śrubę blokującą. Ten krok jest obowiązkowy. Trzpień musi całkowicie przejść przez nogę i trzonek kółka. Ta mechaniczna blokada zapobiega wysuwaniu się kół, gdy wieża jest lekko podniesiona w celu przejazdu nad przejściami w podłodze lub przedłużaczami.

Metoda 3: Wykorzystanie kołnierzy podstawowych w rusztowaniach systemowych

Systemy modułowe wykorzystują kołnierze podstawowe jako pośredni punkt połączenia. Kołnierz podstawy działa jak tuleja, która znajduje się pomiędzy podstawką a pierwszym pionowym stojakiem. Zapewnia początkowe połączenie węzłowe dla rygli poziomych, umożliwiając wyrównanie i wypoziomowanie podstawy przed rozpoczęciem budowy w górę.

Aby zabezpieczyć tę konfigurację, nasuń kołnierz podstawy na trzpień podnośnika, aż oprze się mocno na nakrętce regulacyjnej. Przypnij kołnierz do mostka za pomocą łącznika wyznaczonego przez producenta. Po zablokowaniu kołnierza na podnośniku można włożyć pionowe nogi do kołnierza, również je unieruchamiając, aby ukończyć ciągłą ścieżkę obciążenia.

Metoda 4: Wyrównanie ramy do podnośnika (systemy ramy i Bucka)

Tradycyjne systemy ram i kozłów wymagają precyzyjnego ustawienia za pomocą podnośników śrubowych poziomujących. Wydrążone nogi ramy muszą gładko przesuwać się po pełnych lub pustych trzonach podnośników. Ponieważ te ramy są szerokie, konieczne jest zapewnienie równomiernego osadzenia obu nóg na odpowiednich nakrętkach regulacyjnych, aby zapobiec zakleszczeniu.

Ponadto dolne ramy muszą działać jako pojedyncza, sztywna jednostka. Osiąga się to poprzez połączenie ram za pomocą sworzni łączących i zacisków sprężynowych. Kiedy cała dolna kondygnacja jest zblokowana i przypięta do podstawek, konstrukcja jest odporna na boczne skręcanie i zachowuje swoją geometrię konstrukcyjną pod obciążeniem.

Metoda 5: Kotwienie w fundamencie (mocowanie podnośnika do podłoża)

Mocowanie nogi do podnośnika jest całkowicie wykluczone, jeśli sam podnośnik może ślizgać się po ziemi. Boczne przemieszczenie fundamentu spowoduje, że cała konstrukcja się zachwieje i ostatecznie zawali.

Należy przymocować płytę podstawy podnośnika do podłoża. Na glebie lub asfalcie przybij płytę podstawy poprzez wstępnie wycięte otwory bezpośrednio do ciężkich drewnianych progów błotnych. W przypadku płyt betonowych użyj kotew betonowych lub zaczepów, aby przykręcić płytę podstawy. Ten ostatni krok mocno zakotwicza cały zespół przegubowy do ziemi.

Podejścia specyficzne dla systemu: Integracja systemu rusztowań typu Ringlock

Konfiguracja podstawowa Ringlocka

The System rusztowań Ringlock wymaga specyficznego, sekwencyjnego podejścia do montażu podstawy. Zaczynasz od umieszczenia podnośników podstawowych na zakotwiczonych progach błotnych. Następnie nasuwasz specjalistyczne kołnierze podstawy Ringlock na wsporniki podnośnika.

Te obroże mają w dolnej części węzeł rozetowy. Po przymocowaniu kołnierzy do podnośników, łączysz poziome rygle pomiędzy kołnierzami, aby utworzyć idealnie kwadratową, sztywną podstawę. Dopiero po wyrównaniu, wypoziomowaniu i unieruchomieniu poziomu podstawy można włożyć pionowe stojaki do kołnierzy podstawy.

Zabezpieczenie poziomu rozety

Interakcja na najniższej rozecie nadaje systemowi Ringlock niesamowitą sztywność. Rygle poziome mocuje się do rozety kołnierza bazowego za pomocą główek klinowych. Kiedy te kliny zostaną wbite, tworzą sztywne, odporne na moment połączenie.

Ten sztywny poziom podstawy zapobiega ruchowi obrotowemu nóg pionowych. Zapobieganie obrotom ma kluczowe znaczenie, ponieważ ruchy obrotowe mogą z czasem powoli poluzować nakrętkę regulacyjną podnośnika. Blokując kołnierze podstawy razem z klinami i przypinając je do podnośników, eliminujesz ryzyko poluzowania pod wpływem wibracji.

Ryzyka wdrożeniowe i strategie łagodzenia

Typowe awarie połączeń podnośnik-noga

Najczęstszym miejscem awarii jest użycie niekompatybilnych części. Mieszanie komponentów różnych producentów często powoduje niedopasowanie typów gwintów lub niekompatybilnych średnic trzpieni. Mieszanie kołków drążonych z podnośnikami z rdzeniem pełnym może prowadzić do uszkodzeń ścinających pod dużymi obciążeniami. Zawsze sprawdzaj, czy komponenty zostały zaprojektowane tak, aby bezproblemowo do siebie pasowały.

Kolejnym poważnym ryzykiem są mobilne wieże. Nieprawidłowe unieruchomienie kółek samonastawnych jest główną przyczyną przewróceń. Jeśli koło wpadnie w małe wgłębienie, a wspornik zostanie odpięty, zespół koła wypadnie po popchnięciu wieży, powodując natychmiastowe i gwałtowne zawalenie się.

Nadmierne wysunięcie podstawy

Wysunięcie podnośnika podstawowego poza jego bezpieczną granicę roboczą poważnie pogarsza jego nośność. Im dalej nakrętka przesuwa się w górę trzpienia, tym większy moment zginający wywierany na odsłonięty gwint. Większość producentów wymaga, aby przez cały czas wewnątrz nogi rusztowania pozostawało co najmniej 6 cali gwintu.

Aby zmniejszyć to ryzyko, nigdy nie ignoruj ​​​​linki bezpieczeństwa wytłoczonej na trzonku podnośnika. Jeśli potrzebujesz większej wysokości, aby osiągnąć poziom, nie należy nadmiernie rozciągać podnośnika. Zamiast tego użyj wyższych podnośników podstawowych przeznaczonych do stromych zboczy lub wyreguluj poziom fundamentów, budując solidne, zaprojektowane podpory pod progami błotnymi.

Listy kontrolne kontroli bezpiecznego rusztowania

Rygorystyczne ramy codziennych inspekcji przeprowadzane przez kompetentną osobę są najlepszą obroną przed awariami połączeń. Lista kontrolna musi uwzględniać fizyczną weryfikację każdego połączenia bazowego.

Inspektorzy muszą sprawdzić, czy każdy sworzeń jest całkowicie podłączony i zablokowany. Muszą sprawdzić, czy pionowe nóżki są osadzone równo z nakrętkami regulacyjnymi. W przypadku jednostek mobilnych hamulce kółek należy sprawdzać codziennie. Na koniec inspektor musi potwierdzić, że płyty podstawy są bezpiecznie przymocowane do progów błotnych lub betonu i nie wykazują oznak przesunięcia bocznego.

Wniosek

1. Standaryzuj swój asortyment, aby mieć pewność, że wszystkie podstawki, kołnierze i nogi mają zgodne specyfikacje techniczne.

2. Przeprowadź kompleksowy audyt bieżącego stanu podnośników podstawowych, aby sprawdzić możliwości mocowania i wyrzucić uszkodzone komponenty.

3. Zaktualizuj protokoły montażu na miejscu, aby wprowadzić obowiązek mechanicznego mocowania na poziomie podstawy przed kontynuacją montażu pionowego.

4. Przeszkol ekipy montażowe w zakresie konkretnych technik unieruchamiania i kotwienia wymaganych dla wybranego systemu rusztowań.

Często zadawane pytania

P: Czy podstawki rusztowania muszą być przypinane do nóg rusztowania?

Odp.: Tak, szczególnie w celu zapobiegania podnoszeniu i przemieszczeniom bocznym. OSHA wymaga, aby łodygi były unieruchomione lub w inny sposób przymocowane do nóg, aby zachować integralność strukturalną.

P: Czy wsporniki i koła kółek należy przypinać do podnośników śrubowych rusztowania?

O: Tak. Zgodnie z przepisami bezpieczeństwa, kółka samonastawne i trzpienie śrub regulacyjnych muszą być unieruchomione lub w inny sposób mechanicznie zabezpieczone wewnątrz nóg rusztowania, aby zapobiec ich wypadnięciu podczas przesuwania, podnoszenia lub działania sił bocznych rusztowania.

P: Jak daleko można bezpiecznie wysunąć podnośnik podstawowy rusztowania?

Odp.: Chociaż specyfikacje producentów są różne, ogólną zasadą jest, aby nigdy nie wyciągać podnośnika poza zaznaczoną bezpieczną linię roboczą, zazwyczaj upewniając się, że co najmniej 1/3 do 1/4 trzpienia pozostaje wewnątrz nogi rusztowania – zwykle co najmniej 6 cali.

P: Jaka jest różnica między podstawami rusztowań z rdzeniem pustym i rdzeniem pełnym?

Odp.: Podnośniki z pustym rdzeniem są lżejsze i pozwalają na pewne wewnętrzne sposoby mocowania, podczas gdy podstawki z pełnym rdzeniem oferują większą nośność, ale są cięższe. Obydwa typy muszą być odpowiednio dopasowane do kompatybilnych elementów mocujących i nóg ramy.

P: Jaka jest różnica między podnośnikiem podstawowym a kołnierzem podstawowym w systemie rusztowań Ringlock?

Odp.: Podstawka zapewnia regulowane podłoże i poziomowanie, podczas gdy kołnierz podstawy nasuwa się na podnośnik, tworząc pierwszy punkt połączenia węzła/rozety dla poziomych rygli i pionowych stojaków.

P: Czy mogę użyć dowolnego sworznia, aby przymocować nogę rusztowania do podstawy?

O: Nie. Aby mieć pewność, że połączenie wytrzyma obliczone siły ścinające i wyporowe, należy stosować wyłącznie kołki rusztowaniowe zatwierdzone przez producenta, takie jak kołki przegubowe, sworznie pigtailowe lub śruby konstrukcyjne o odpowiednim stopniu wytrzymałości z nakrętkami zabezpieczającymi.

P: Jak zabezpieczyć rusztowanie na nierównym podłożu?

Odp.: Użyj regulowanych podstaw rusztowania ustawionych na solidnych progach błotnych. Niezależnie wyreguluj każdą nakrętkę podporową, aby wypoziomować podstawę, upewnij się, że wsporniki są przytwierdzone do nóg i przymocuj płyty podstawy do progów.
